新聞中心
新聞中心>>
在實際測試中，尼龍PA610和其他尼龍的比較？
發布日期：2021-07-02 15:18:00
1.原料64%為生物原料

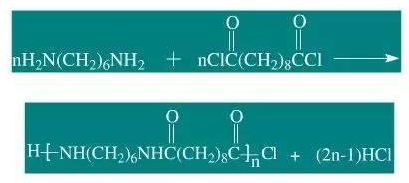

PA610的原料之一為癸二酸，癸二酸來自于生物原料。癸二酸占到PA6.10所有原料的64%（質量分數）。
圖表顯示：相比其他聚合物， PA610的CO2排放最小；這主要原因歸功于選用了對環境沖擊非常小的生物基原材料。
2. PA610的吸濕性和飽和吸水率較低
脂肪族聚酰胺由于含有酰胺基，易與水分子形成氫鍵，因此所得到的各種材料在使用時容易吸水，產生增塑效應，導致材料體積膨脹、模量下降，在應力作用下發生明顯蠕變。
與PA6和PA66相比，相同分子量情況下PA610單位質量所含有的極性官能團較少；故顯示出較低的吸濕性，且PA610飽和吸水率與PA12差距不大。
3. PA610熔融溫度和熱變形溫度較高

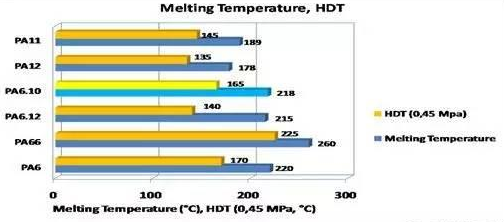

由圖可以看出：PA66的熔融溫度和熱變形溫度最高，PA6、PA610、PA612次之，PA11、 PA12耐熱性最差。
PA610的熔點和HDT接近于PA6，但明顯高于PA11和PA12。這些特性可用來作為評估PA610是否可用來替代PA11和PA12的參考指標，將其應用于PA11和PA12無法滿足工作溫度要求的產品，比如：柴油管路。
PA610的原料之一為癸二酸，癸二酸來自于生物原料。癸二酸占到PA6.10所有原料的64%（質量分數）。
圖表顯示：相比其他聚合物， PA610的CO2排放最小；這主要原因歸功于選用了對環境沖擊非常小的生物基原材料。
2. PA610的吸濕性和飽和吸水率較低
脂肪族聚酰胺由于含有酰胺基，易與水分子形成氫鍵，因此所得到的各種材料在使用時容易吸水，產生增塑效應，導致材料體積膨脹、模量下降，在應力作用下發生明顯蠕變。
與PA6和PA66相比，相同分子量情況下PA610單位質量所含有的極性官能團較少；故顯示出較低的吸濕性，且PA610飽和吸水率與PA12差距不大。
3. PA610熔融溫度和熱變形溫度較高
PA610的熔點和HDT接近于PA6，但明顯高于PA11和PA12。這些特性可用來作為評估PA610是否可用來替代PA11和PA12的參考指標，將其應用于PA11和PA12無法滿足工作溫度要求的產品，比如：柴油管路。
如果您有關于在實際測試中，尼龍PA610和其他尼龍的比較？的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！
尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂 技術咨詢熱線：18602297376
